张拉端圆锚
标签：钢绞线厂家,精轧螺纹钢厂家,预应力波纹管,张拉圆锚,钢绞线圆锚, 发布时间：2024年10月27日 点击3003次
预应力混凝土钢绞线张拉端锚具是一种在预应力混凝土上所用的永久性锚固装置。通常安装在预应力筋端部且可以张拉的锚具称之为预应力锚具，所谓张拉锚具，是在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混拉的锚具。张拉端锚具由夹片、锚环、锚垫板以及螺旋筋四部分组成，夹片是锚固体系的关键部件，其形式为二片式，用优质合金钢制造。
今天我们所讲的张拉端圆形锚具是属于钢绞线张拉锚固体系的一个类别。其常用的规格为YM15(13)型，规格型号表示为：YM15-N或YM13-N。YM15配套是15.2mm钢绞线，YM13配套的是12.7mm钢绞线。该锚具通常搭配ZB4-500电动油泵，YCW系列千斤顶或YCJ26型千斤顶、波纹管进行张拉。该锚具具有自动跟进，放张后自动锚固，锚固性能好，效率系数高、安全、可靠等特点。
以15.2mm锚索张拉端锚具技术参数为例，其常用的15-3~9规格配套参考如下：
| 型号/预应力筋数 | 锚板(锚环/头)D*L | 锚垫板A*B*C | 螺旋筋G*H*I*N | 波纹管内径D | 配用千斤顶 |
| 15-1/1 | 45*45 | 80*80*10 | 80*6*30*4 | YCJ25型 | |
| 15-2/2 | 83*43 | 122*100*81 | 120*6.5*40*4 | 50 | YCW100B型 |
| 15-3/3 | 87*43 | 135*100*81 | 120*6.5*50*4 | 50 | YCW100B型 |
| 15-4/4 | 97*43 | 150*110*90 | 130*8*50*4 | 55 | YCW100B型 |
| 15-5/5 | 107*43 | 170*120*90 | 130*8*50*4 | 55 | YCW100B型 |
| 15-6/6 | 118*47 | 195*145*106 | 150*10*50*4 | 70 | YCW150B型 |
| 15-7/7 | 127*49 | 195*145*106 | 150*10*50*4 | 70 | YCW150B型 |
| 15-8/8 | 136*50 | 210*160*125 | 160*12*50*4 | 80 | YCW250B型 |
| 15-9/9 | 146*51 | 218*160*125 | 160*12*50*4 | 80 | YCW250B型 |

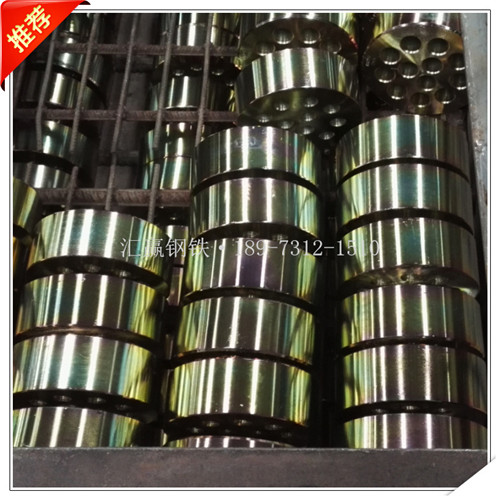

张拉端圆锚实物图如下：
YM15-5型张拉端圆锚
YM15-6型张拉端圆锚
张拉端圆锚装箱图
